Häuser · Region Stara Zagora · 2022

ЕЖС-2201/Н

Ort: Region Stara Zagora
Jahre: 2022
Status: Ausführungsplanung
Art: Einfamilienhaus mit Garage, Neubau
Geschosse: 2
BGF: 249 m²
Bebaute Fläche: 146 m²
Tragwerk: Stahlbeton, Skelettbau (Rahmen)
Wohnungen: 1

Zweigeschossiges Einfamilienhaus mit integrierter Garage auf einem Grundstück, auf dem ein weiteres Wohngebäude vorgesehen ist. Im Erdgeschoss liegen Eingang, Garage, ein Schlafzimmer, Wohn-/Essbereich mit Küche und Veranda, im Obergeschoss drei Schlafzimmer, zwei Bäder und eine Terrasse. Die bebaute Fläche beträgt 146,4 m², die BGF 248,8 m², die Höhe 6,5 m; das Tragwerk ist ein Stahlbetonskelett.

Das Büro hat Entwurfsvarianten mit Animationen, die Ausführungsplanung Architektur, Fensterlisten, ein Leistungsverzeichnis mit Mengen und Visualisierungen erstellt.

Wie es gemacht ist

Aus Archicad

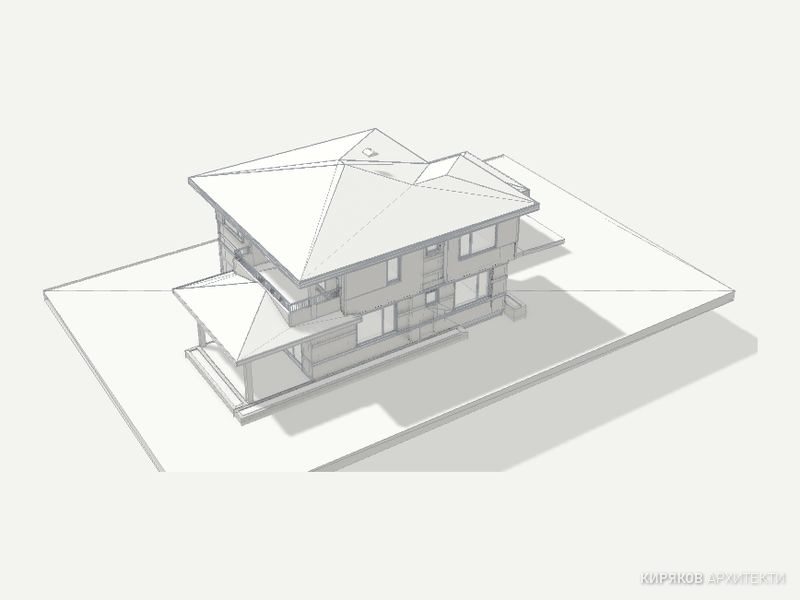

Das Modell wurde aus Archicad als IFC exportiert und für das Web vereinfacht: zusammengeführte Netze, gröbere Genauigkeit, ohne interne Eigenschaften und mit Wasserzeichen.

Im Browser

Ein eigener Konverter liest die IFC-Datei und speichert jedes Element mit der Kennung aus Archicad, dem Geschoss, der Ebene, den Materialien und den Eigenschaften. Alles rund um das Gebäude ist auf dessen Umriss zugeschnitten.

Die Daten

Flächen, Anzahl der Elemente und Materialien stammen aus dem Modell. Die Live-Kennwerte sind simuliert, solange das Gebäude keine angeschlossenen Sensoren hat. Die Sonne ist für die realen Koordinaten des Objekts berechnet.
